高亮数字电源控制器

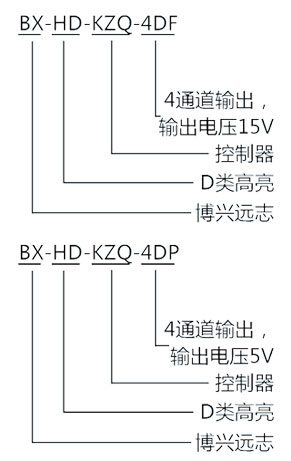

(BX-HD-KZQ-4DF)、(BX-HD-KZQ-4DP)

简述:


  • 产品介绍
  • 型号参数

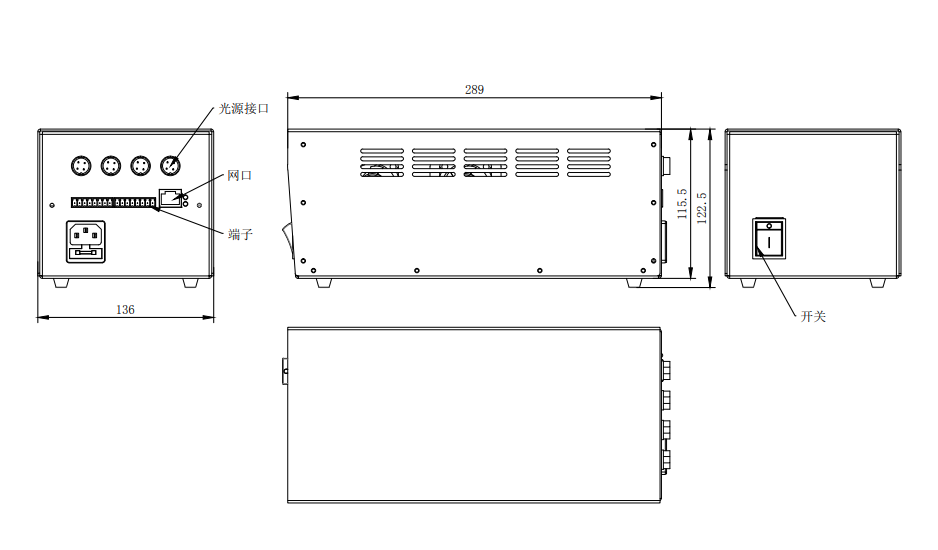

  • 尺寸图
  • 文件下载
  • 推荐产品

高亮数字电源控制器




产品特点:

300M以太网通信

●瞬间高亮

●外部触发输入

●螺丝安装或DIN卡轨安装

●最小调节单位10us

●4通道独立输入输出

●LED达到峰值时间小于3us

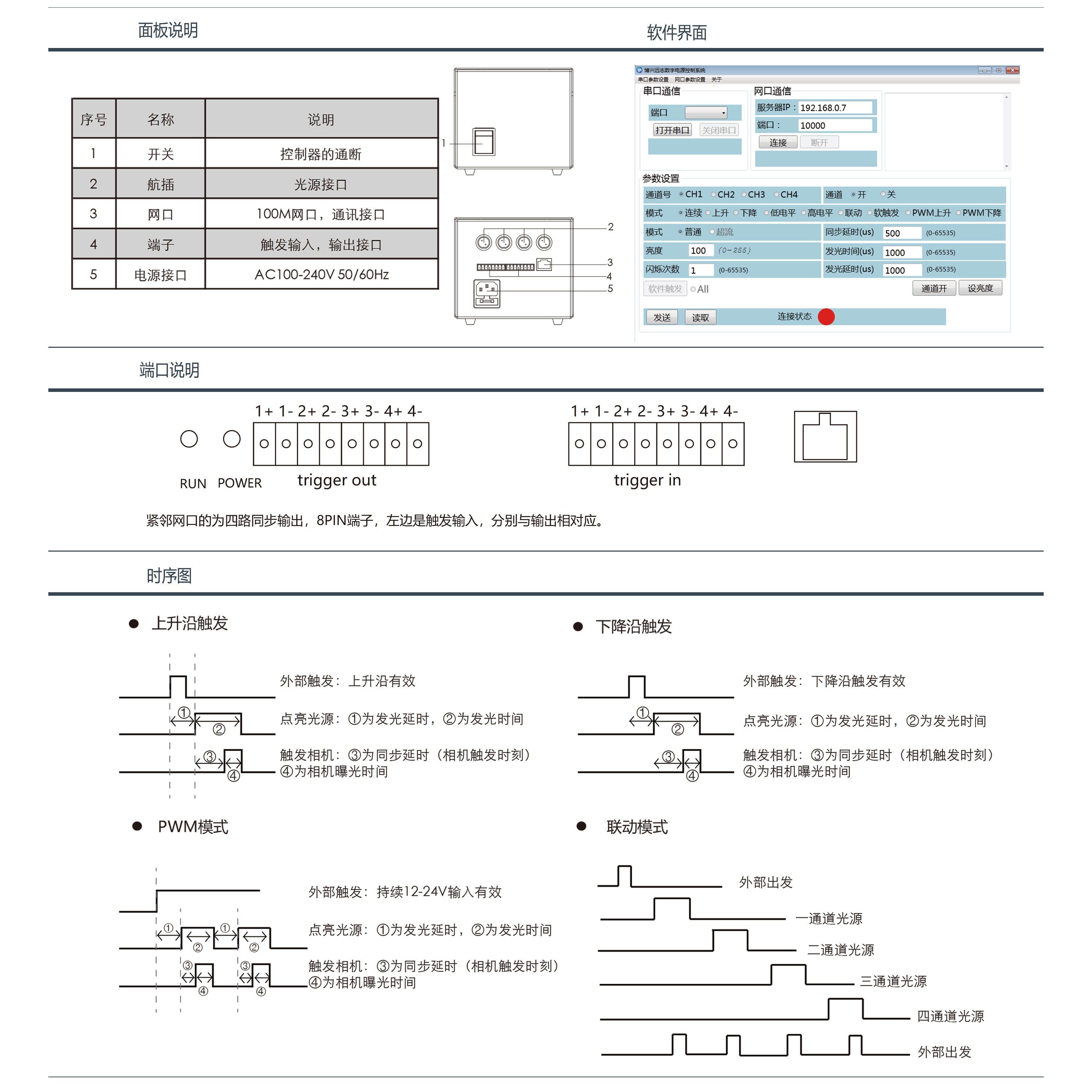

连接步骤:

●接入电源

确定绿色灯在闪烁(程序有效,若只有红色灯常亮(对于数字控制器)说明程序丢失

●打开上位机软件,确认本控制器的IP地址,并确保与本地主机在同一局域网络内

●参考使用手册,设置相关通道参数(正确参数,防止烧灯)

●插上光源,外部触发输入或者软件触发(如果支持)





产品规格参数表

序号项目参数说明
1输入电压AC100-240V50/60Hz
2输出电压5V-15V
3输出功率

A类:150W;B类:350W;

C类:550W;D类:750W;


4通讯方式100兆网口
5短路保护
6过流保护
7触发方式沿触发
8单通道输出功率750w触发盘频率小于200Hz
9控制精度1us/10us上位机最小单位为10us,如:输入2,实际内容为20us
10内部触发上位机设置
11响应延迟0.3us/小于5us硬件固有延迟
12最小发光时间10us
13最大发光时间200us
14触发频率小于200Hz
15单通道输出电压75V
16控制器单路最大电流10A
17工作温度-5℃到20℃
18联动模式多通道联动接线时需要加二级管
19PWM模式有效期间多次触发按照发光延时+发光时间的时序进行工作
