触发模拟控制器

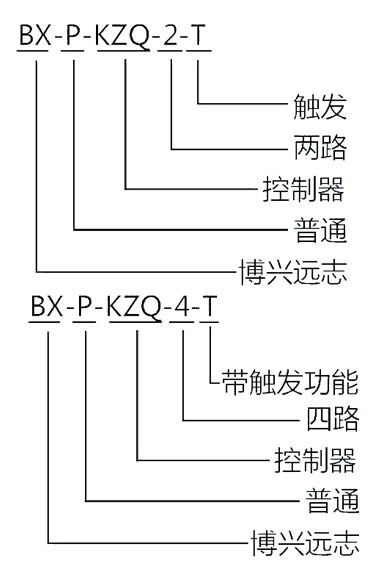

(BX-P-KZQ-2-T)、(BX-P-KZQ-4-T)

简述:


  • 产品介绍
  • 型号参数

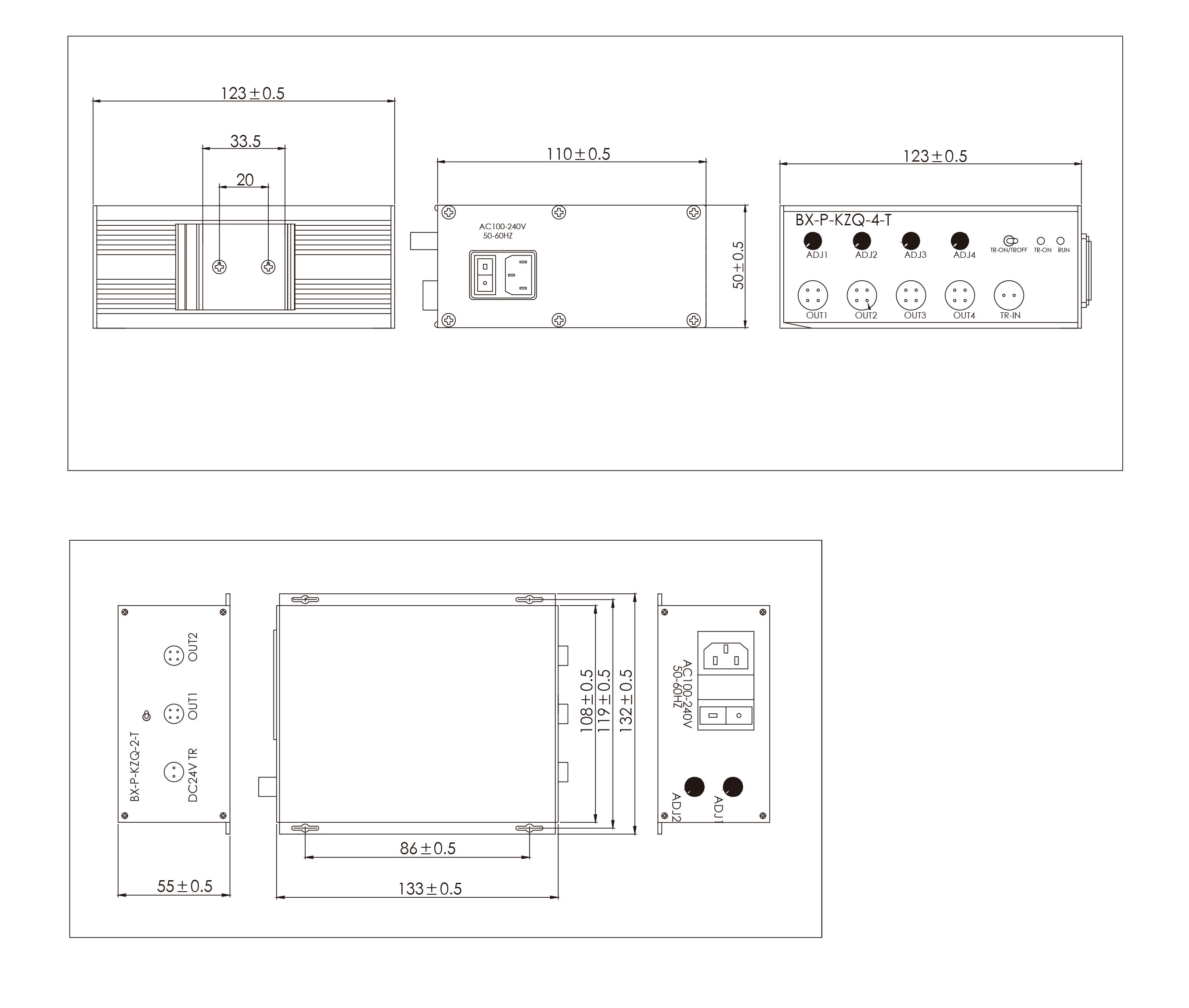

  • 尺寸图
  • 文件下载
  • 推荐产品

触发模拟控制器




产品特点:

●手动无级亮度控制

体积小,易安装

恒流控制,保证光源亮度稳定

拨动开关带触发使用




产品规格参数表

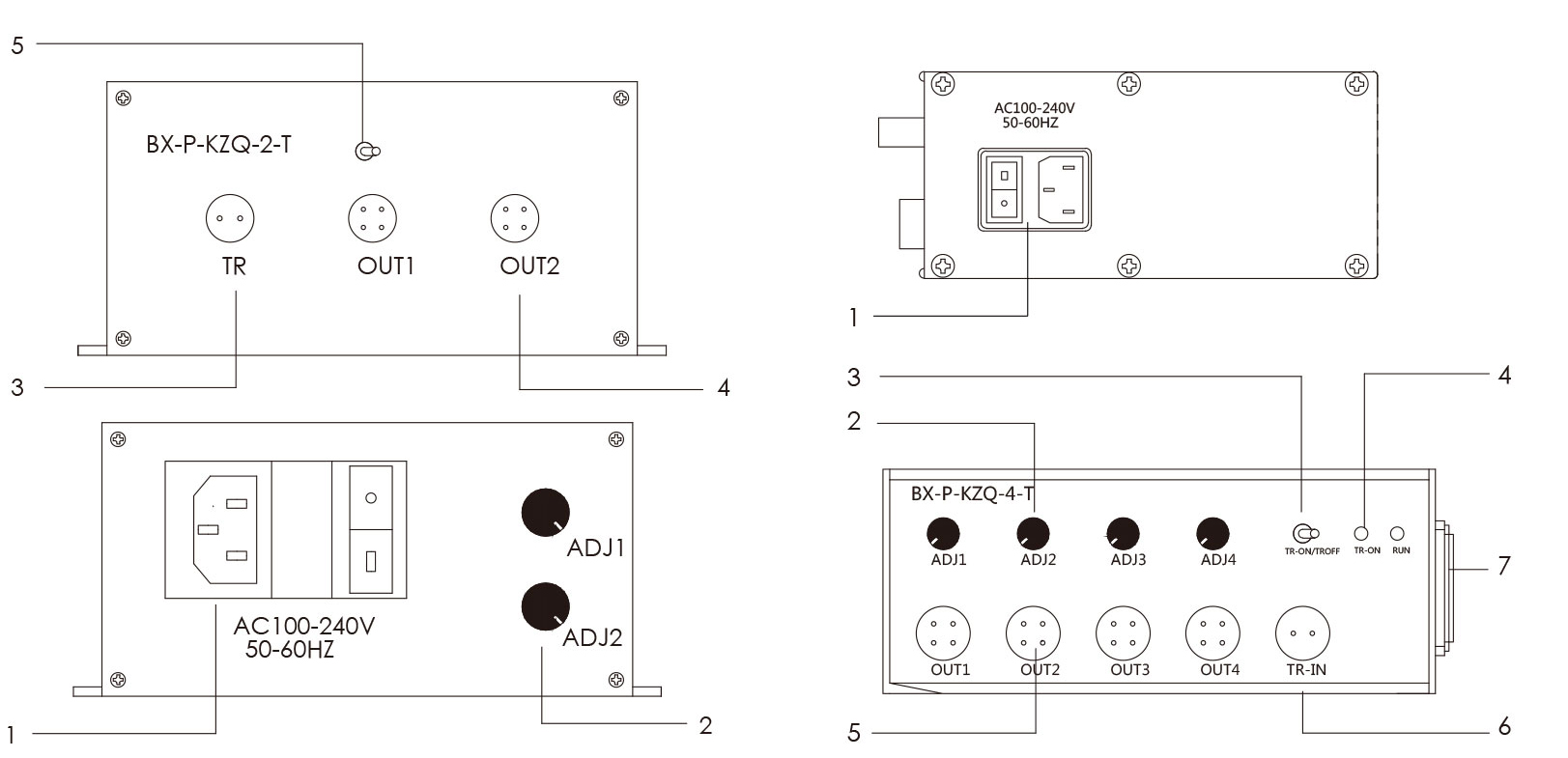

面板说明

BX-P-KZQ-2-T
BX-P-KZQ-4-T
序号界面说明序号界面说明
1界面说明1电源开关说明
2电源开关三芯电源输出接口和开关控制2光源调节旋钮三芯电源和开关
3模拟旋钮控制光源亮度3拨动开关模拟调节
4触发输入支持外部电平控制4指示灯常亮和触发状态的切换
5光源接口四芯光源接口5光源接口电源指示灯
6

端口说明:

TR:外部电平控制,线序为1+,2-

Out1:光源接口1

Out2:光源接口2

6供电输出口

连接四芯光

7卡扣输出24V电压
8

端口说明:

①为拨动开关,TROFF方向为模拟状态,光源亮度通过旋钮调节,TR-ON为触发状态,四路光源的发光时间跟外部电平时间有关。

②外部触发输入,1+,2-,外部脉宽决定光源点亮时间,且拨动开关再TR-ON位置是有效。
