数字电源控制器

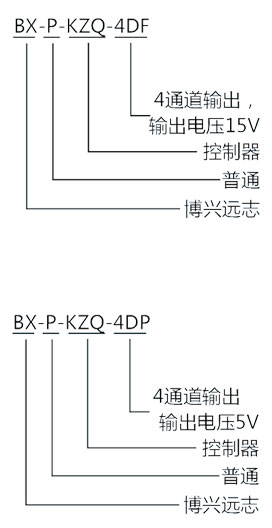

(BX-P-KZQ-4DF)、(BX-P-KZQ-4DP)

简述:


  • 产品介绍
  • 型号参数

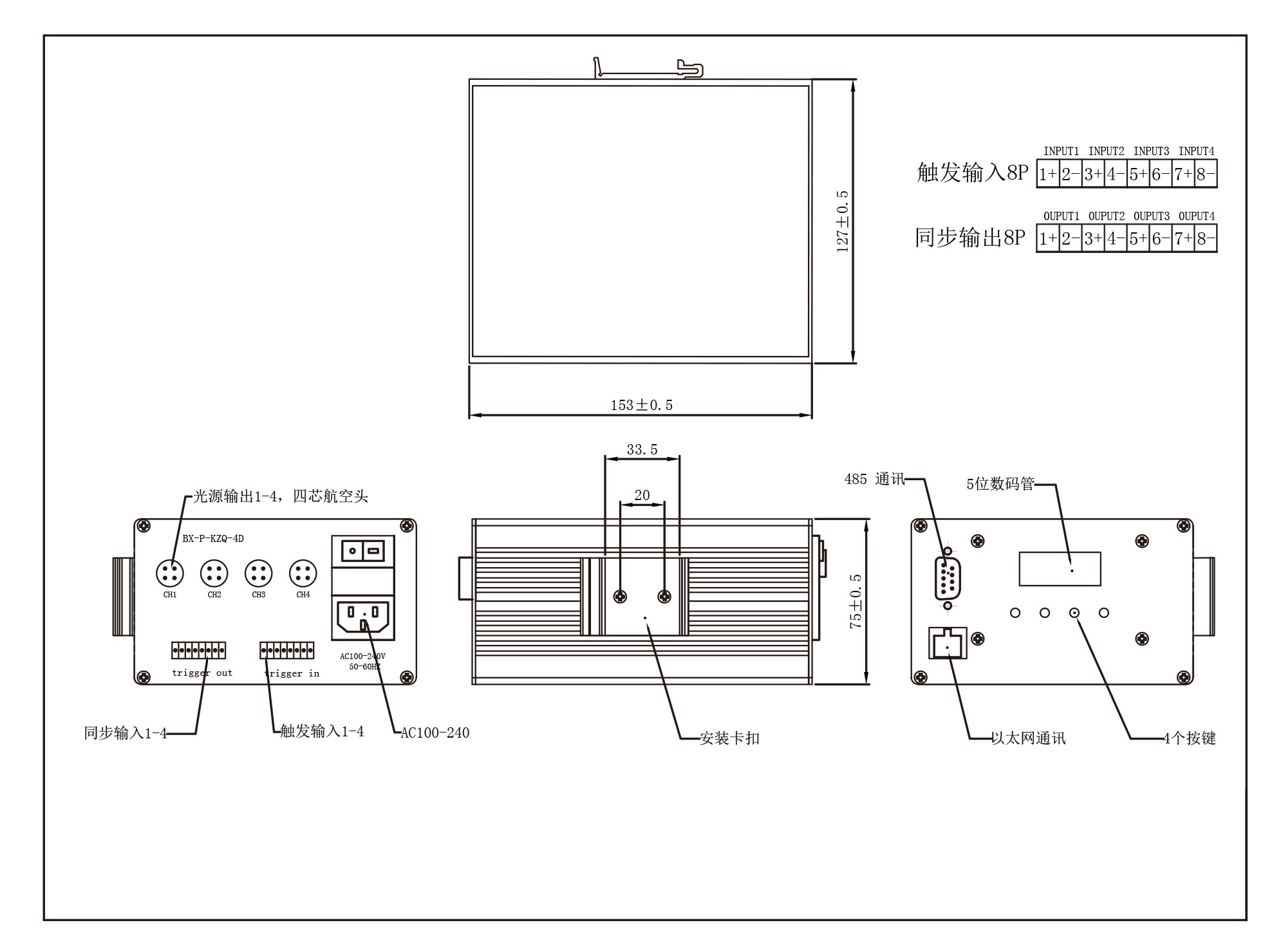

  • 尺寸图
  • 文件下载
  • 推荐产品

数字电源控制器




产品特点:

●256级别调节

100M以太网通信

●触发时序可设外部触发

●外部触发输入

●螺丝安装或DIN卡轨安装

最小调节单位10us

通道独立输入输出


连接步骤:

●接入电源

确定绿色灯在闪烁(程序)有效,若只有红色灯常亮(对于数字控制器)说明程序丢失

●打开上位机软件,确认本控制器的IP地址,并确保与本地主机在同一局域网络内

●参考使用手册,设置相关通道参数(正确参数,防止烧灯)

●插上光源,外部触发输入或者软件触发(如果支持)




产品规格参数表

序号项目参数说明
1输入电压AC100-240V50/60Hz
2通讯方式100兆网口
3亮度调节256级上位机设置
4短路保护
5过流保护
6触发方式沿触发
7输出电压15V
8控制精度10us
9内部触发
10响应延迟小于5us硬件固有延迟
11触发频率小于30KHz
12单通道输出电压2A
13控制器最大总功率60w
14控制器最大总电流8A(视负载确定)
15单通道最大电流2A
16工作温度-5℃到20℃
17联动模式支持只能跟随前面联动,即:CH2可以联动CH1,CCH3不可以直接联动CH1,CH3只依次联动CH2,CH2联动CH1。
18PWM模式有效期间多次触发按照发光延时+发光时间的时序进行工作
19高电平输入脉宽控制发光时间发光时间只受外部信号脉宽控制
